フラックススタックは、油圧破砕流体を制御して坑井内に誘導するために使用される高圧坑口アセンブリであり、フラッキング作業中の圧力制御装置の中で最も重要な部分です。
石油およびガス産業では、水圧破砕作業の成功と安全性は、地上設備の完全性に大きく依存します。関係するすべてのコンポーネントの中で、 フラクスタック 必要不可欠なものとして目立ちます。あなたが完成装置を評価するエンジニアであっても、圧力定格アセンブリを比較する調達専門家であっても、フラクスタック (その設計、機能、定格、および選択基準) を理解することは不可欠です。
このガイドでは、フラクスタックの概要、フラクスタックの概要、仕組み、従来の坑口装置との違い、特定の坑井に適したフラクスタック構成を決定する要因について説明します。

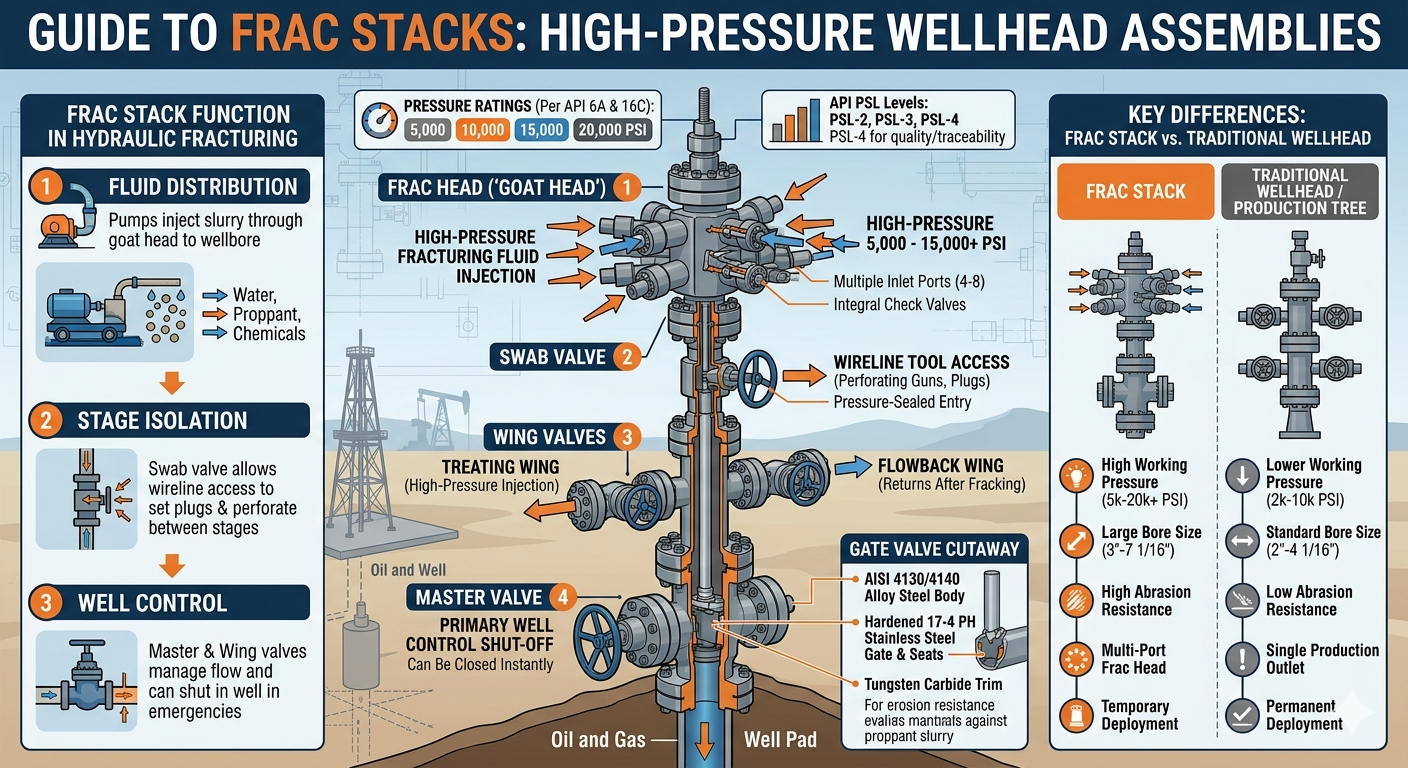

Frac スタックとは何ですか?
あ フラクスタック は、特に水圧破砕作業のために油井またはガス井の表面に設置される特殊な坑口圧力制御アセンブリです。長期生産向けに設計された標準的な坑口とは異なり、フラックススタックは、破砕流体(多くの場合、水、プロパント、化学添加剤の混合物)を地層深くに圧送する際に伴う極度の圧力や研磨性スラリーに耐えるように設計されています。
あt its core, a frac stack typically consists of:
- あ master valve — スタックの底部にある一次遮断バルブ
- あ swab valve — 有線ツールの坑井へのアクセスを可能にします
- ウイングバルブ — 破砕ラインへの直接の流れと破砕ラインからの流れ
- あ frac head (or goat head) — 複数の処理鉄ラインを接続する上部マニホールド
- 逆止弁とキルライン — 坑井制御および緊急圧力解放用
これらのコンポーネントを組み合わせることで、作業員は破砕流体を非常に高い圧力でポンプで送り出すことができます。通常、 5,000 および 15,000 PSI ただし、超高圧アプリケーションではこれを超える可能性があります。 20,000 PSI — 正確かつ安全に。
油圧破砕作業中にフラックススタックはどのように機能しますか?
あ frac stack acts as the primary interface between high-pressure surface pumping equipment and the wellbore, controlling fluid injection throughout every stage of the fracturing program.
油圧破砕作業が開始されると、高圧ポンプが破砕流体をフラクヘッドに接続された処理鉄ラインに押し込みます。フラクヘッド (マルチポート構成のため「ヤギヘッド」とも呼ばれる) は、流体を複数のポンプ車から坑井内に同時に分配します。これにより、オペレーターは非常に高い注入率 (場合によっては超過する) を達成することができます。 毎分100バレル ) 堅い地層を破壊するために必要です。
操作全体を通じて:
- の マスターバルブ 緊急時には瞬時に閉じて井戸を閉めることができます
- ウイングバルブ 逆流および処理ラインを管理するために開閉します。
- の スワブバルブ ステージ間のワイヤーラインツールによる再入場が可能
- キルライン 必要に応じて、オペレーターが殺傷液をポンプで汲み上げて適切な制御を取り戻すことができるようにする
あfter fracturing is complete, the frac stack may be removed and replaced with a production tree, or it may remain temporarily during flowback operations.
Frac スタックと従来の坑口: 主な違い
Frac スタックと従来の坑口アセンブリは異なる目的を果たし、異なる規格に基づいて構築されています。以下の表は、重要な違いをまとめたものです。
| 特徴 | フラクスタック | 従来の坑口 / 生産ツリー |
| 主な目的 | 水圧破砕流体注入 | 長期的な生産管理 |
| 使用圧力 | 5,000 – 20,000 PSI | 2,000 – 10,000 PSI (標準) |
| ボアサイズ | 3" – 7-1/16" (大きなボアが好ましい) | 2" – 4-1/16" (標準) |
| あbrasion Resistance | 高 — プロッパントスラリー用に設計 | 低 — 研磨剤用に設計されていない |
| マルチポートフラクヘッド | はい - 複数のポンプ接続 | いいえ |
| 導入期間 | 一時的(数日から数週間) | 永続的(数年から数十年) |
| あPI Standard | あPI 6A / API 16C | あPI 6A |
表 1: 主要な運用パラメータにおける frac スタックと従来の坑口/生産ツリー アセンブリの比較。
Frac スタックの圧力定格: 意味は何ですか?
圧力定格は、フラクスタックを選択する際の最も重要な仕様です。これは、アセンブリが坑井と処理圧力を安全に収容できるかどうかを直接決定します。
Frac スタックの圧力定格は次のとおりです。 あPI 6A そして あPI 16C 規格。一般的な使用圧力 (WP) クラスには次のものがあります。
- 5,000 PSI WP — 低圧で浅い地層に適しています
- 10,000 PSI WP — 米国の主要なシェール事業で最も広く導入されている格付け
- 15,000 PSI WP — ペルミアン盆地のより深いターゲットなど、深部の高圧井戸で使用されます
- 20,000 PSI WP — 極度の処理圧力を必要とする超深層または超緻密な地層向けの新興クラス
以下の点に注意することが重要です。 使用圧力定格 frac スタックの値は、 最大予想表面処理圧力 (MASITP) 安全マージンを含めて、作業に適しています。オペレーターは通常、 10 ~ 15% の安全マージン frac スタック圧力定格を選択する場合は、計算された MASITP を超えます。
あ mismatch — using an under-rated frac stack — can result in catastrophic blowout or equipment failure. According to industry analysis, 圧力関連の坑口事故は依然として重傷事故の主な原因の 1 つである 完了作業中に、適切な評価の選択が交渉の余地のない理由を強調します。
Frac スタック アセンブリの主要コンポーネント
フラクスタック内の各コンポーネントは、適切な制御を維持し、破砕流体を方向付ける上で特定の役割を果たします。
1.マスターバルブ
マスターバルブは坑井制御における防御の最前線であり、1 回の操作で坑井を完全に閉めることができます。通常はフルボア ゲート バルブで、ケーシング スプールまたは坑口の真上に取り付けられます。通常のポンピング動作中は、マスターバルブは完全に開いたままとなり、圧力降下を最小限に抑えます。緊急時には、リモートまたは手動で数秒以内に閉じることができます。
2. スワブバルブ
スワブ バルブはマスター バルブの上にあり、ワイヤーライン ツール、穿孔ガン、またはプラグ設定ツールに圧力シールされたアクセス ポイントを提供します。米国シェール事業で主流の技術であるプラグアンドパーフ仕上げでは、穿孔作業とプラグ設定を実行するために破砕段階間でスワブバルブが繰り返し使用されます。
3. ウィングバルブ (処理および逆流)
ウィングバルブはフラクスタック本体から水平に伸びており、処理鉄ライン(ポンプ用)と還流ライン(破砕後の戻り用)に接続されています。一般的なフラクスタックには、少なくとも 2 つのウィング バルブ (高圧処理ウィングと低圧還流ウィング) が 1 つあります。最新のフラクスタックの高圧ウィングバルブ機能 炭化タングステントリム プロパントを含んだスラリーによる浸食に抵抗します。
4. フラクヘッド(ヤギの頭)
フラックス ヘッドはフラックス スタックの最上部のコンポーネントであり、ポンプ トラックからの複数の処理鉄ラインの主な接続ポイントです。フラクヘッドには通常、 入口ポート4~8 、複数のポンプが同時に注入できるようにします。この並列注入機能により、最新の多段階完成に必要な極めて高い流量が可能になります。フラクヘッドには逆流を防止する逆止弁も組み込まれています。
5. キルラインとチェックバルブ
キルラインは、坑井制御事故が発生した場合に制御を取り戻すために、重液を坑井ボアにポンプで送り込むための補助経路を提供します。逆止弁はフラクスタック全体に組み込まれており、圧力低下を処理する際に坑井内の流体やガスがポンプラインに逆流するのを防ぎます。
Frac スタックのタイプ: シングル、ダブル、ジッパー構成
Frac スタックは、坑井の設計、パッド掘削レイアウト、運用目的に応じて、いくつかの構成で配備されます。
| 構成 | 説明 | 最優秀アプリケーション |
| 単一のフラクスタック | 坑井ごとに 1 つのスタック。標準構成 | シングルウェル完成品、垂直ウェル |
| デュアルフラクスタック | 共通の処理マニホールドを共有する 2 つのスタック | デュアルストリング完成品の同時フラクチャリング |
| ジッパーフラックスのセットアップ | あlternating fracturing between two adjacent wells via separate stacks and shared manifold | パッドの穴あけ – ポンプの利用率を向上させ、NPT を削減します |
| Simul-Frac セットアップ | 専用ポンプスプレッドを使用して 2 つの井戸を同時に破砕 | 高強度パッド完成。 1日あたりのステージ数を最大化します |
表 2: 一般的な frac スタック構成、その説明、および最適なアプリケーション シナリオ。
の採用 ジッパーフラク そして サイマルフラク パーミアン盆地やその他の米国の主要なシェール事業における技術は、フラクスタック設計における重要な革新を推進しました。サイマルフラク操作では、オペレーターが報告しました。 完了効率が 40 ~ 60% 向上 従来のシングルウェル破砕と比較して、横方向の足あたりのコストが大幅に削減されます。
フラックスタックの材料選択と耐摩耗性
フラクスタックは研磨性の高いプロパントスラリーにさらされるため、材料の選択は重要です。摩耗による破損は、フラクスタックのダウンタイムや交換の主な原因の 1 つです。
主な重要な考慮事項は次のとおりです。
- ボディとボンネットの材質: あISI 4130/4140 alloy steel, heat-treated to meet API 6A PSL-3 or PSL-4 requirements
- シートとゲートトリム: 高速プロパント流における耐浸食性を実現する炭化タングステンまたは硬化 17-4 PH ステンレス鋼
- シール: エラストマーシールは、高 pH の膜水システムや酸ベースの刺激流体などの破砕流体化学に適合する必要があります。
- サワーサービス (H₂S) 環境: 硫化水素が存在する場合は、NACE MR0175/ISO 15156 準拠の材料が必須です
完成装置部門内の調査によると、 炭化タングステントリムバルブ 耐用年数を実証する 3 ~ 5 倍長くなります 高プロパント濃度用途における標準のスチールトリムバルブよりも優れた性能を発揮し、機器交換の回数が減り、全体の完成コストが大幅に削減されます。
あPI Standards Governing Frac Stack Design and Testing
Frac スタックは、国際的に認められた API 標準に準拠する必要があります。準拠は任意ではありません。これは、ほとんどの石油およびガス事業における法的および契約上の要件です。
- あPI 6A (Wellhead and Christmas Tree Equipment): フラクスタックを含む坑口コンポーネントの設計、材料、試験、マーキングを管理します。 PSL-2、PSL-3、PSL-4 レベルでは、品質とトレーサビリティの要件が徐々に厳しくなります。
- あPI 16C (Choke and Kill Equipment): あpplies to high-pressure well control components including kill lines and choke manifolds often integrated with frac stacks.
- あPI 6FA / 6FB (Fire Testing): 火災試験済みの frac スタック バルブは、火災の危険性が高い環境で指定される場合があります。
- NACE MR0175: H₂S 濃度が閾値を超えるサワーサービス用途の材料要件。
重要な井戸やリスクの高い環境では、オペレーターは通常、次のことを指定します。 PSL-3またはPSL-4 定格フラックススタックには、完全な材料トレーサビリティ、補足的な NDE (非破壊検査)、および立会いによる工場受け入れテスト (FAT) が必要です。
適切な Frac スタックを選択する方法: 実践的なチェックリスト
正しいフラクスタックを選択するには、坑井の状態、運用要件、規制上の義務を体系的に評価する必要があります。
| 選択基準 | 何を評価するか |
| 使用圧力 | MASITP 安全マージン。 API 6A 圧力クラスに一致 |
| ボアサイズ | チューブまたはケーシングの外径を通過する必要があります。有線アクセスにはフルボアを推奨 |
| 流体の適合性 | シールエラストマーは、frac 流体化学 (pH、温度、化学物質) に適合する必要があります。 |
| H₂S / CO₂ サービス | NACE 準拠の材料が必要です。分圧を確認する |
| 温度定格 | 表面周囲温度範囲。 HPHT 井戸用の高温シール |
| 摩耗/プロパント荷重 | プロッパントメッシュのサイズと濃度。高濃度作業向けのタングステンカーバイドトリム |
| あPI PSL Level | PSL-2 標準ウェル用。高リスクまたは重要な井戸用の PSL-3/4 |
| 完成方法 | プラグアンドパフォーマンスとスライディングスリーブ。スワブバルブの要件を決定します |
表 3: 主要なエンジニアリングおよび運用パラメータを網羅した実用的な frac スタック選択チェックリスト。
Frac スタックの保守、点検、および耐用年数
フラクスタックが確実に動作するためには、適切なメンテナンスが不可欠です。高圧ポンピング作業中にバルブが故障したり、シールが破損したりすると、安全上の問題が発生するだけでなく、コストのかかる計画外の停止が発生します。
Frac スタックのメンテナンスに関する業界のベスト プラクティスには次のものがあります。
- 作業前の圧力テスト: あll frac stacks must be pressure-tested to the working pressure rating (typically a low-pressure test at 250 PSI and a full working pressure test) before every job.
- 作業後の検査: バルブ、シート、シールは各作業後に検査する必要があります。バルブ トリムとゲート シートは最も摩耗しやすい部品です。
- 完全な改修の間隔: 多くのオペレータは、完全な分解と再認定を毎日行うことを指定しています。 12 ~ 18 か月 または、定義された作業時間数が経過した後のいずれか早い方です。
- 文書化とトレーサビリティ: 規制市場のすべてのフラックススタックには、メンテナンス記録、圧力試験証明書、材料トレーサビリティ文書を添付する必要があります。
メンテナンス サイクルの無視は、フィールド内 Frac スタック障害の主な原因です。業界データは次のことを示唆しています 予防保守プログラムにより、計画外の Frac スタック障害が最大 70% 削減されます 、完了プログラムの全期間にわたって大幅なコスト削減が得られます。
Frac スタック技術の革新
Frac スタック技術は、シェール事業者が要求するますます積極的な完成プログラムをサポートするために急速に進化し続けています。
- 電気および油圧作動バルブ: 遠隔操作のフラックス スタックにより、オペレーターは安全な距離からバルブを開閉できるため、高圧操作時の人員の曝露が軽減されます。
- あutomated pressure monitoring: 統合された圧力トランスデューサーとリアルタイム SCADA 統合により、ポンピング中のフラクスタックの完全性を継続的に監視できます。
- 20,000 PSI クラスのシステム: あs operators target deeper, tighter formations, next-generation frac stacks rated to 20,000 PSI are entering wider commercial use.
- コンパクトで軽量な設計: マルチウェルパッドサイトでの迅速なリグアップとリグダウンのために設計されたモジュラー frac スタックにより、ウェルごとの合計完了時間が短縮されます。
- 高速フラクプラグ穴あけ: 統合されたコイル状チューブとフローバック システムを frac スタックと組み合わせることで、ステージ間のプラグのドリルアウトを高速化し、高頻度の完成スケジュールをサポートします。
これらのイノベーションは総合的に、業界の次の取り組みをサポートします。 より速く、より効率的な完了 同時に、人が高圧機器にさらされるリスクを軽減します。
Frac スタックに関するよくある質問
Q: フラック スタックとフラック ヘッドの違いは何ですか?
あ: A フラクスタック マスターバルブ、スワブバルブ、ウイングバルブ、フラクヘッドを組み合わせた坑口アセンブリ全体を指します。あ フラクヘッド (またはヤギの頭)は、具体的には、複数のポンプ車からの処理鉄ラインを坑井に接続するフラクスタックのマルチポート上部マニホールドです。
Q: Frac スタックを構築するのにどれくらい時間がかかりますか?
frac スタックのリグアップ時間は、構成の複雑さによって異なります。標準的な単一の Frac スタックは通常、次のように装備できます。 4~8時間 経験豊富なスタッフによる。共有マニホールドと複数のスタックを使用したジッパーフラクセットアップには時間がかかる場合があります 12~24時間 完全な装備と圧力テストに使用します。
Q: フラクチャー後のフローバックにフラックススタックを使用できますか?
はい。多くの演算子は frac スタックを使用します 逆流翼バルブ 最初の逆流期間中に、戻り流体とガスを表面処理装置に誘導します。ただし、frac スタックは延長された運用サービス向けに設計されていないため、frac スタックは通常、長期的な運用が開始される前に永続的な運用ツリーに置き換えられます。
Q: frac スタック障害の原因は何ですか?
の most common causes of frac stack failures include: バルブシートとゲートの浸食 プロッパントスラリーから。 シールの劣化 流体の化学的不適合によるもの。 使用圧力定格を超えている ;そして 作業前の不適切な圧力テスト 。適切な材料の選択、定期的なメンテナンス、作業前のテスト手順により、ほとんどの故障モードが軽減されます。
Q: frac スタックはレンタルまたは購入されますか?
どちらのモデルも共通です。坑井サービス会社と油田レンタルツール会社は、Frac スタックを ジョブごとまたは期間レンタルベース これは、メンテナンス プログラムを管理したくないオペレーターにとって一般的です。完了アクティビティが高い大規模なオペレーターは、多くの場合、 自分の frac スタックを所有する そして operate their own maintenance facilities to control cost and availability.
結論: Frac スタックを適切に取得することが重要な理由
Frac スタックは商品アイテムではありません - これらは精密に設計された安全性が重要なアセンブリであり、その正しい選択、メンテナンス、操作は坑井の安全性、完成効率、そして最終的にはあらゆる水圧破砕プログラムの経済性に直接影響します。
正しい圧力クラスとボアサイズの選択から、サワーまたは研磨サービスに適した材料グレードの指定に至るまで、フラクスタック構成におけるすべての決定は下流に影響を及ぼします。完了プログラムがより積極的になり、より深く、より長いラテラル、より高い処理圧力、各ウェルのステージ数が増加するにつれて、高性能で適切に認証されたフラクスタックの役割はますます重要になります。
Frac スタックの技術的基礎を理解しているエンジニアと調達専門家は、運用の安全性を向上させ、機器のダウンタイムを削減し、坑井完成の全体コストを最適化する意思決定を行うのに有利な立場にあります。
